AWE2111系列交直流通用功率分析仪

高精度功率分析仪

高精度

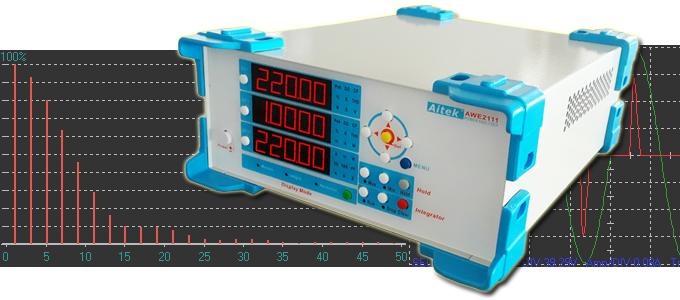

        AWE2111系列单相功率分析仪是轻巧台式设计,能测量交流、半波整流、脉冲和直流负载。双缓冲采样设计,DC-500Hz范围内实现周期无缺失的采样。采用32位ARM微处理器、高速高精度A/D转换器为核心的仪器,双电流传感器设计,拥有高精度、高稳定性、多种参数测量功能。

        6档电压量程,七档电流量程。AWE2111A最大测量至真有效值20A,AWE2111B最大测量至真有效值40A,支持CF大于6.0。




谐波测量

        AWE2111系列单相功率分析仪具有0-100次谐波测量、电流总谐波iTHD、电压总谐波uTHD测量功能,算法可选择THD-F或THD-R。

积分测量

        AWE2111系列单相功率分析仪具有积分功能,方便实用的功能操作,能测量瓦时、安时、积分时间、积分平均功率等。

丰富的通讯接口

        AWE2111系列单相功率分析仪具有USB、RS485、RS232通讯接口,接口通讯协议采用标准开放的Modbus-RTU协议,方便用户二次开发。

        通过RS232或RS485,用户可以轻松连接到PLC:

        通过RS232或USB,用户可以轻松连接到PC或工控机:

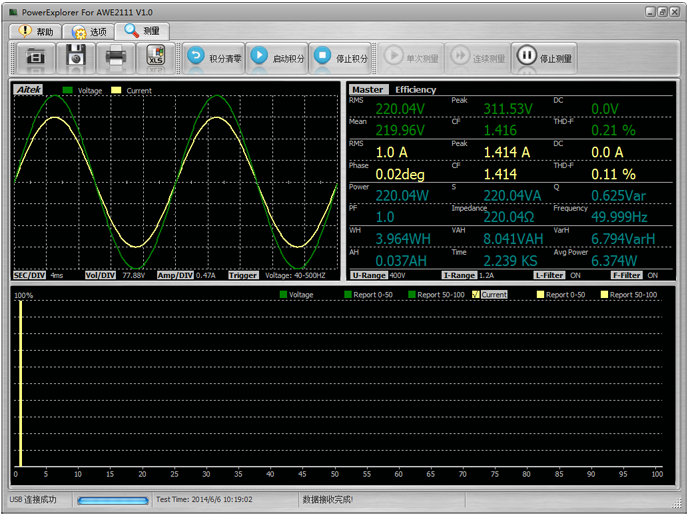

标配的PC端软件

        AWE2111系列单相功率分析仪标配的PowerExplorer For AWE2111软件,可以实现测量波形显示、参数记录、测量参数显示、谐波柱状图、谐波报告等显示。

效率测量

        通过两台以上的AWE2111系列单相功率分析仪,用RS485联机,还可以轻松测量一个电源转换器或变压器、逆变器的效率,最多支持单路输入六路输出的测量。

参数报警

        功率分析仪内置蜂鸣器,当测量到的参数超出设定范围,分析仪将启动报警。具有5个测量参数用于报警判断,分别为真有效值电压、真有效值电流、有功功率、功率因数、电流THD。可分别设定参数的上限值和下限值。

应用行业

        AWE2111系列分析仪具有双电流传感器,多档电流量程,能实现大跨度的电流测量。能测量大多数之交直流负载,如开关电源供应器(S.P.S)、LED驱动器、电子镇流器、节能灯、环保监视器、不断电系统( UPS)、电动工具、LCD监视器、绿色计算机、信息及办公设备(打印机、扫描仪)、家电、教育单位--等相关产品。也适用于对电网运行质量进行监测及分析,提供电力运行中的谐波分析及功率质量分析,可通过外接互感器实现更大的负载测量,能够对电网运行进行长期的数据监测。同时配备PC端数据分析软件,对上传至计算机的测量数据进行各种分析,保存,打印等。

选型指南

AWE2111系列功率分析仪目前按最大输入有效值电流量程分为2种型号,AWE2111A: 20A、 AWE2111B:40A。所有型号默认带三种通讯端口:USB、RS485和RS232。

功能列表

电压量程 10V / 25V / 60V / 160V / 400V / 1000V
电流量程

AWE2111A : 5mA / 25mA / 0.125A / 0.6A / 3A / 15A / 75A

AWE2111B : 10mA / 50mA / 0.25A / 1.2A / 6A / 30A / 150A

任何时候AWE2111A的有效值电流不能超过22A

任何时候AWE2111B的有效值电流不能超过44A

自动量程

频率滤波器

线路滤波器

电压真有效值测量

峰值电压测量

简单平均直流电压测量

校准平均值电压测量

电压波峰系数测量

电压THD测量

电流真有效值测量

峰值电流测量

简单平均直流电流测量

电流基波相位测量

电流波峰系数测量

电流THD测量

有功功率测量

视在功率测量

无功功率测量

功率因数PF测量

视在阻抗测量

频率测量

瓦时测量

伏安时测量

无功时测量

安时测量

积分时间测量

积分平均功率测量

0-100次谐波测量测量

记录(上位机软件实现)

USB通讯

RS485

RS232

电压测量指标

通用指标 量程 (6档) 10V / 25V / 60V / 160V / 400V / 1000V (正弦有效值)
峰值测量电压 14V/35V/85V/225V/565V/1414V
量程转换方式 自动量程或固定
带宽(窄频,线路滤波器开启) DC - 5KHz
带宽(宽频,线路滤波器关闭) DC - 100KHz
采样速率 窄频(Line滤波器打开):
0.5-30Hz: Frequency*2048 SPS
30-420Hz: Frequency*256 SPS
420-1.5KHz: 不建议在窄频下测量。
1.5K-3.0KHz: 不建议在窄频下测量。
3.0K-5.0KHz: 不建议在窄频下测量。
宽频(Line滤波器关闭):
0.5-65Hz: Frequency*2048 SPS
65-420Hz: Frequency*256 SPS
420-1.5KHz: Frequency*128 SPS
1.5K-3.0KHz: Frequency*64 SPS
3.0K-5.0KHz: Frequency*32 SPS
测量频率范围 DC, 0.5Hz 至 5kHz
输入阻抗 2.0M OHM 、10PF 在所有量程,±1%
有效输入范围 1.0-1050V (正弦有效值)
真有效值 精度
(23℃±5℃)
1.0V-1000V
47至66Hz ±(0.1% of reading + 0.1 % of range)
DC ±(0.3% of reading + 0.2% of range)
0.5Hz至500Hz ±(0.2% of reading + 0.2 % of range)
500-5K Hz、脉冲 ±(0.04% of reading + 0.3 % of range)±[{0.06×(f)}% of reading]
计算方式 数字技术计算真有效值 (True RMS)
峰值电压 精度 ±0.2%
简单平均值
(直流电压)
计算方式 周期平均法
精度 ±(0.3% of reading + 0.2% of range)
波峰系数 计算方式 峰值/有效值
最大可测量值 CF≦6
精度 ±0.5%
电压THD 计算方式 数字快速傅里叶算法(FFT)
精度 ±0.5%

电流测量指标

通用指标 量程 (7档) AWE2111A :
5mA / 25mA / 0.125A / 0.6A / 3A / 15A / 75A
AWE2111B :
10mA / 50mA / 0.25A / 1.2A / 6A / 30A / 150A

任何时候:AWE2111A的有效值电流不能超过22A
任何时候:AWE2111B的有效值电流不能超过44A

峰值测量电流 量程*1.414*1.1
量程转换方式 自动量程或固定
带宽(窄频,线路滤波器开启) DC - 5KHz
带宽(宽频,线路滤波器关闭) DC - 1MHz
采样速率 窄频(Line滤波器打开):
0.5-30Hz: Frequency*2048 SPS
30-420Hz: Frequency*256 SPS
420-1.5KHz: 不建议在窄频下测量。
1.5K-3.0KHz: 不建议在窄频下测量。
3.0K-5.0KHz: 不建议在窄频下测量。
宽频(Line滤波器关闭):
0.5-65Hz: Frequency*2048 SPS
65-420Hz: Frequency*256 SPS
420-1.5KHz: Frequency*128 SPS
1.5K-3.0KHz: Frequency*64 SPS
3.0K-5.0KHz: Frequency*32 SPS
测量频率范围 DC, 0.5Hz 至 5kHz
输入阻抗 AWE2111A:
在5mA/25mA/0.125A/0.6A量程:220mΩ +10 mΩ
在3A / 15A / 75A量程:2.2mΩ +10 mΩ
AWE2111B:
在10mA/50mA/0.25A/1.2A量程:100mΩ +5 mΩ
在6A/30A/150A量程:1mΩ +5 mΩ
有效输入范围 5%至110% 在所有量程
真有效值 精度
(23℃±5℃)
2mA-40A
47至66Hz ±(0.1% of reading + 0.1 % of range)
DC ±(0.3% of reading + 0.2% of range)
0.5Hz至500Hz ±(0.2% of reading + 0.2 % of range)
500-5K Hz、脉冲 ±(0.04% of reading + 0.3 % of range)±[{0.06×(f)}% of reading]
计算方式 数字技术计算真有效值 (True RMS)
峰值电流 精度 ±0.2%
简单平均值
(直流电流)
计算方式 周期平均法
精度 ±(0.3% of reading + 0.2% of range)
波峰系数 计算方式 峰值/有效值
最大可测量值 CF≦6
精度 ±0.5%
电流THD 计算方式 数字快速傅里叶算法(FFT)
精度 ±0.5%

其他测量指标

功率 量程
(自动或固定)
相应于6电压量程和7电流量程,
详细查看系列电压和电流说明 根据P=U*I
计算方式 数字技术计算真功率(True Watt)
频率范围 DC,0.5Hz至5000Hz
精度
23℃±5℃
47Hz至66Hz PF=1~0.6 ±(0.1% of reading + 0.1 % of range)
PF=0.6~0.4 ±(0.3% of reading + 0.2 % of range)
DC ±(0.3% of reading + 0.2% of range)
0.5Hz至500Hz (PF=1~0.6) ±(0.3% of reading + 0.2 % of range)
0.5Hz至5kHz (PF=1~0.6) ±(0.04% of reading + 0.3 % of range)±[{0.06×(f)}% of reading]
有效输入范围 量程的10% 至 110% (在所有量程)
视在功率 计算方式 S=V*A
精度 47Hz至63Hz 23℃±5℃ < ±0.2%
无功功率 显示 5 位
精度 47Hz至63Hz 23℃±5℃ < ±1%
功率因数 计算方式 PF=P/S
精度 47Hz至63Hz 23℃±5℃ ±0.5%
视在阻抗 计算方式 IMP=V/A
精度 ±0.2%
安时 精度 ±0.2%
瓦时 精度 ±0.5%
积分时间 精度 ±0.01%
积分平均功率 精度 ±0.5%
频率 计算方式 倒数方法
精度 ±0.02%
触发信号 电压或电流可设置
有效信号范围 在10%至100%的所有电压或电流量程内
有效测量范围(频率滤波器关闭) 500Hz to 5KHz
有效测量范围(频率滤波器开启) 0.5Hz to 500Hz
