APN1311系列ATE交直流通用功率测量模块

工业级功率测量仪

高精度

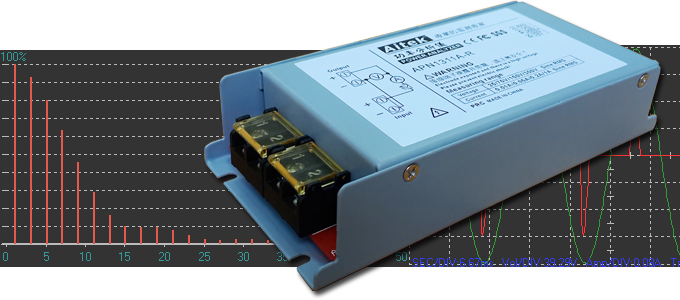

        APN1311系列单相功率计为模块式设计,能测量交流、半波整流、直流负载。双缓冲采样设计,测量区间无缝连接,DC-120Hz范围内实现周期无缺失的采样。采用32位ARM微处理器、高速高精度A/D转换器为核心的仪器,拥有高精度、高稳定性、多种参数测量功能。针对ATE行业在算法上进行了优化,使得测量速度极其快速。

        4档电压量程,4档电流量程。APN1311A、APN1311B、APN1311C、APN1311D、APN1311E最大测量电流分别从1A到40A可选,支持CF大于6.0。




谐波测量

        APN1311系列单相功率分析仪具有0-50次谐波测量、电流总谐波iTHD、电压总谐波uTHD测量功能,算法可选择THD-F或THD-R。

积分测量

        APN1311系列单相功率分析仪具有积分功能,方便实用的功能操作,能测量瓦时、安时、积分时间、积分平均功率等。

丰富的通讯接口

        APN1311系列单相功率分析仪可选择RS485、RS232通讯接口,接口通讯协议采用标准开放的Modbus-RTU协议,方便用户二次开发,用户可以根据用户手册给出指令控制仪器的运行,如积分,更新速度等。

        通过RS232或RS485,用户可以轻松连接到PLC:

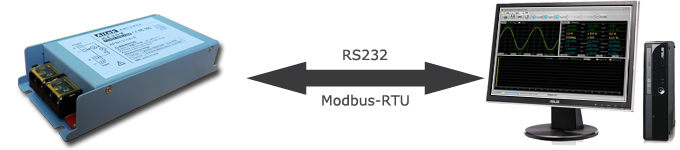

        通过RS232,用户可以轻松连接到PC或工控机:

标配的PC端软件

        APN1311系列单相功率分析仪标配的PowerExplorer For APN1211软件,可以实现测量波形显示、参数记录、测量参数显示、谐波柱状图、谐波报告等显示。

效率测量

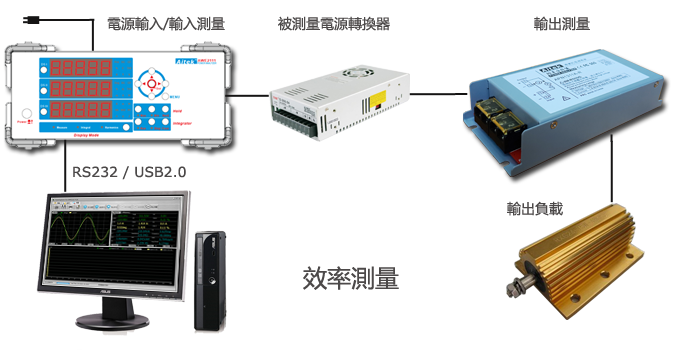

        通过和AWE2111系列单相功率分析仪配合,AWE2111作为主机,APN1311作为从机,用RS485联机,还可以轻松测量一个电源转换器或变压器、逆变器的效率,最多支持单路输入六路输出的测量。

应用行业

        APN1311系列功率测量模块能测量大多数之交直流负载,如开关电源供应器(S.P.S)、LED驱动器、电子镇流器、LED节能灯、环保监视器、不断电系统( UPS)、电动工具、LCD监视器、绿色计算机、信息及办公设备(打印机、扫描仪)、家电、教育单位--等相关产品。也适用于对电网运行质量进行监测及分析,提供电力运行中的谐波分析及功率质量分析,可通过外接互感器实现更大的负载测量,能够对电网运行进行长期的数据监测。同时配备PC端数据分析软件,对上传至计算机的测量数据进行各种分析,保存,打印等。

选型指南

APN1311系列功率分析仪目前按最大有效值电流量程分为5种型号:
        APN1311A:1A
        APN1311B:3A
        APN1311C:10A
        APN1311D:20A
        APN1311E:40A
二种通讯端口可选,APN1311X-S:RS485,APN1311X-R:RS232。
型号列表:

型号 最大测量电流 RS232接口 RS485接口
APN1311A-R 1A
APN1311B-R 3A
APN1311C-R 10A
APN1311D-R 20A
APN1311E-R 40A
APN1311A-S 1A
APN1311B-S 3A
APN1311C-S 10A
APN1311D-S 20A
APN1311E-S 40A

功能列表

电压量程 35V / 75V / 150V / 300V (正弦有效值)
电流量程

APN1311A : 10mA / 50mA / 0.2A / 1A

APN1311B : 20mA / 0.1A / 0.6A / 3A

APN1311C : 0.1A / 0.5A / 2A / 10A

APN1311D : 0.2A / 1A / 5A / 20A

APN1311E : 0.4A / 2A / 10A / 40A

自动量程

电压真有效值测量

峰值电压测量

简单平均直流电压测量

电压波峰系数测量

电压THD测量

电流真有效值测量

峰值电流测量

简单平均直流电流测量

电流基波相位测量

电流波峰系数测量

电流THD测量

有功功率测量

视在功率测量

无功功率测量

功率因数PF测量

视在阻抗测量

频率测量

瓦时测量

伏安时测量

安时测量

积分时间测量

积分平均功率测量

0-50次谐波测量测量

记录(上位机软件实现)

USB通讯

RS485

RS232

电压测量指标

通用指标 量程 (4档) 35V / 75V / 150V / 300V (正弦有效值)
峰值测量电压 50V / 115V / 230V / 460V (峰值)
量程转换方式 自动量程或固定
带宽 DC - 5KHz
测量频率范围 DC, 0.5Hz 至 500Hz
输入阻抗 2.0M OHM 、10PF 在所有量程,±1%
有效输入范围 5-550V (正弦有效值)
真有效值 精度
(23℃±5℃)

47至66Hz 10-500V ±0.2%
DC、5-700V ±0.5%
0.5Hz至500Hz ±0.5%
计算方式 数字技术计算真有效值 (True RMS)
峰值电压 精度 ±0.2%
简单平均值
(直流电压)
计算方式 周期平均法
精度 ±0.5%
波峰系数 计算方式 峰值/有效值
最大可测量值 CF≦6
精度 ±0.5%
电压THD 计算方式 数字快速傅里叶算法(FFT)
精度 ±0.5%

电流测量指标

通用指标 量程 (4档)

APN1311A : 10mA / 50mA / 0.2A / 1A

APN1311B : 20mA / 0.1A / 0.6A / 3A

APN1311C : 0.1A / 0.5A / 2A / 10A

APN1311D : 0.2A / 1A / 5A / 20A

APN1311E : 0.4A / 2A / 10A / 40A

峰值测量电流 量程*1.414
量程转换方式 自动量程或固定
带宽 DC - 5KHz
测量频率范围 DC, 0.5Hz 至 500Hz
输入阻抗 APN1311A:<50mΩ +5 mΩ
APN1311B:<50mΩ +5 mΩ
APN1311C:<10mΩ +5 mΩ
APN1311D:<2mΩ +5 mΩ
APN1311E:<1mΩ +5 mΩ
有效输入范围 5%至110% 在所有量程
真有效值 精度
(23℃±5℃)

47至66Hz ±0.2%
DC ±0.5%
0.5Hz至500Hz ±0.5%
计算方式 数字技术计算真有效值 (True RMS)
峰值电流 精度 ±0.3%
简单平均值
(直流电流)
计算方式 周期平均法
精度 ±0.5%
波峰系数 计算方式 峰值/有效值
最大可测量值 CF≦6
精度 ±0.5%
电流THD 计算方式 数字快速傅里叶算法(FFT)
精度 ±0.5%

其他测量指标

功率 量程
(自动或固定)
相应于4电压量程和4电流量程,
详细查看系列电压和电流说明 根据P=U*I
计算方式 数字技术计算真功率(True Watt)
频率范围 DC,0.5Hz至500Hz
精度
23℃±5℃
47Hz至63Hz PF=1~0.6 ±0.3%
PF=0.6~0.4 ±1%
DC ±0.5%
0.5Hz至500Hz (PF=1~0.6) ±0.5%
有效输入范围 量程的10% 至 110% (在所有量程)
视在功率 计算方式 S=V*A
精度 47Hz至63Hz 23℃±5℃ < ±0.2%
无功功率 精度 47Hz至63Hz 23℃±5℃ < ±1%
功率因数 计算方式 PF=P/S
精度 47Hz至63Hz 23℃±5℃ ±0.5%
视在阻抗 计算方式 IMP=V/A
精度 ±0.2%
安时 精度 ±0.2%
瓦时 精度 ±0.5%
积分时间 精度 ±0.01%
积分平均功率 精度 ±0.5%
频率 计算方式 倒数方法
精度 ±0.02%
触发信号 电压
有效信号范围 在10%至100%的所有电压量程内
有效测量范围 0.50Hz to 500Hz
