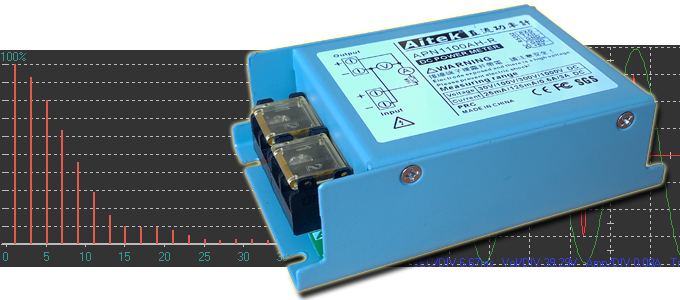

APN1100系列直流功率测量模块

ATE功率测量模块

高精度

        APN1100系列直流功率计功率计为模块式设计,能测量周期性的交流负载。双缓冲采样设计,测量区间无缝连接,无缺失的区间采样。采用32位ARM微处理器、高速高精度A/D转换器为核心的仪器,拥有高精度、高稳定性、多种参数测量功能。针对ATE行业在算法上进行了优化,使得测量速度极其快速。

        4档电压量程,4档电流量程。APN1100A、APN1100B、APN1100C、APN1100D最大测量电流分别从3A到40A可选。




积分测量

        APN1100系列直流功率测量模块具有积分功能,方便实用的功能操作,能测量瓦时、安时、积分时间、积分平均功率等。

丰富的通讯接口

        APN1100系列直流功率测量模块可选择RS485、RS232通讯接口,接口通讯协议采用标准开放的Modbus-RTU协议,方便用户二次开发,用户可以根据用户手册给出指令控制仪器的运行,如积分,更新速度等。

        通过RS232或RS485,用户可以轻松连接到PLC:

        通过RS232,用户可以轻松连接到PC或工控机:

标配的PC端软件

        APN1100系列直流功率测量模块标配的PowerExplorer For APN1211软件,可以实现测量波形显示、参数记录、测量参数显示、谐波柱状图、谐波报告等显示。

应用行业

        APN1100系列直流功率测量模块能测量大多数之 直流负载,如直流供电系统、电池组、直流电机、直流功耗测量等。

选型指南

APN1100系列功率分析仪目前按最大输入电压量程分为2种:
        APN1100xL:最大100V,x代表A、B、C、D四种电流量程
        APN1100xH:最大1000V,x代表A、B、C、D四种电流量程
APN1100系列功率分析仪目前按最大输入电流量程分为4种:
        APN1100Ax:最大3A,x代表L、H二种电压量程
        APN1100Bx:最大10A,x代表L、H二种电压量程

        APN1100Cx:最大20A,x代表L、H二种电压量程

        APN1100Dx:最大40A,x代表L、H二种电压量程
二种通讯端口可选,APN1100xx-S:RS485,APN1100xx-R:RS232。
型号列表:

型号 最大测量电压 最大测量电流 RS232接口 RS485接口
APN1100AL-R 100V 3A
APN1100AH-R 1000V 3A
APN1100BL-R 100V 10A
APN1100BH-R 1000V 10A
APN1100CL-R 100V 20A
APN1100CH-R 1000V 20A
APN1100DL-R 100V 40A
APN1100DH-R 1000V 40A
APN1100AL-S 100V 3A
APN1100AH-S 1000V 3A
APN1100BL-S 100V 10A
APN1100BH-S 1000V 10A
APN1100CL-S 100V 20A
APN1100CH-S 1000V 20A
APN1100DL-S 100V 40A
APN1100DH-S 1000V 40A

功能列表

电压量程 APN1100xL: 3V / 10V / 30V / 100V
APN1100xH: 30V / 100V / 300V / 1000V
注:以上x代表A、B、C、D四种电流量程
电流量程 APN1100Ax: 0.025A / 0.125A / 0.6A / 3A
APN1100Bx: 0.1A / 0.5A / 2.5A / 10A
APN1100Cx: 0.2A / 1.0A / 5.0A / 20A
APN1100Dx: 0.4A / 2.0A / 10.0A / 40A
注:以上x代表L、H二种电压量程
自动量程

电压真有效值测量

峰值电压测量

简单平均直流电压测量

电流真有效值测量

峰值电流测量

有功功率测量

阻抗测量

瓦时测量

伏安时测量

安时测量

积分时间测量

积分平均功率测量

记录(上位机软件实现)

RS485

RS232

电压测量指标

通用指标 量程 (4档) APN1100xL: 3V / 10V / 30V / 100V
APN1100xH: 30V / 100V / 300V / 1000V
注:以上x代表A、B、C、D四种电流量程
量程转换方式 自动量程或固定
带宽 0 - 5KHz
输入阻抗 2.2M OHM 、10PF 在所有量程,±5%
有效输入范围 每档量程的10%至110% 在所有量程
真有效值 精度(23℃±5℃)
±0.3%(每档电压量程的30-110%)
计算方式 数字技术计算真有效值 (True RMS)
峰值电压 精度 ±0.3%
简单平均值

(直流电压)

计算方式 周期平均法
精度 ±0.3%

电流测量指标

通用指标 量程 (4档) APN1100Ax: 0.025A / 0.125A / 0.6A / 3A
APN1100Bx: 0.1A / 0.5A / 2.5A / 10A
APN1100Cx: 0.2A / 1.0A / 5.0A / 20A
APN1100Dx: 0.4A / 2.0A / 10.0A / 40A
注:以上x代表L、H二种电压量程
量程转换方式 自动量程或固定
带宽 0 - 5KHz
输入阻抗 APN1100Ax: <50mΩ +5 mΩ
APN1100Bx: <10mΩ +5 mΩ
APN1100Cx: <2mΩ +5 mΩ
APN1100Dx: <1mΩ +5 mΩ
注:以上x代表L、H二种电压量程
有效输入范围 每档量程的10%至110% 在所有量程
真有效值 精度(23℃±5℃)
±0.3%(每档电流量程的30-110%)
计算方式 数字技术计算真有效值 (True RMS)
峰值电流 精度 ±0.3%
简单平均值

(直流电流)

计算方式 周期平均法
精度 ±0.3%

其他测量指标

功率 量程
(自动或固定)
相应于4电压量程和4电流量程,
详细查看系列电压和电流说明 根据P=U*I
计算方式 数字技术计算真功率(True Watt)
精度23℃±5℃ ±0.3%
有效输入范围 量程的10% 至 110% (在所有量程)
阻抗 计算方式 IMP=V/A
精度 ±0.5%
安时 精度 ±0.5%
瓦时 精度 ±0.5%
积分时间 精度 ±0.01%
积分平均功率 精度 ±0.5%
